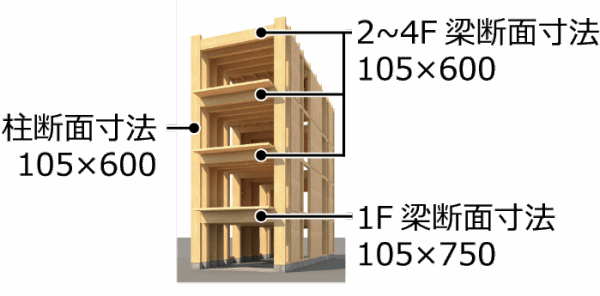

GIR接合部のラーメンフレーム

単位：mm
柱梁接合具：φ24、TFC-M900（靭性型特注品）
柱脚接合具：φ24、SL
せん断金物：後施工金物4

※必ずお読みください
　グルードインロッド（GIR）の解説（2025.6）
　グルードインロッド（GIR）　データの解説（2018.9）
　モーメント抵抗柱脚接合部の解説（2018.8）
　モーメント抵抗柱脚接合部　データの解説（2018.8）

GIR接合部の樹種別データシート

樹種
スギ カラマツ ヒノキ 異樹種
（スギ-ヒノキ）
梁600成 J-86 J-89 J-105 J-107
梁750成 J-87 J-90 J-106 J-108
柱脚 J-97 J-98 J-109 J-110
※比較用
梁断面210×600		 J-88 - - -

GIR接合具のデータシート（スギ集成材）

梁（繊維平行） 柱（繊維直交）
1列1段 引張：
T-74（150）

T-75（200）

T-76（250）

T-139（280）



 引張：
T-78（150）
T-81（150）
T-79（200）
T-82（200）
T-80（250）
T-83（250）
T-143（280）

圧縮：
T-153（280）
1列2段 引張：
T-140（280）



 引張：
T-144（280）

曲げ：
T-151（280）
2列1段 引張：
T-141（280）

曲げ：
T-147（280）		 引張：
T-145（280）

曲げ：
T-152（280）
2列2段 引張：
T-142（280）

曲げ：
T-148（280）		 引張：
T-146（280）
カッコ内は埋込長さ

GIR接合具のデータシート（カラマツ集成材）

梁（繊維平行） 柱（繊維直交）
1列1段 引張：
T-91（150mm）
T-92（200mm）
T-93（250mm）

 引張：
T-95（150mm）
カッコ内は埋込長さ

※木部と接着剤の界面で壊れる材は使用しないこととなっている。そのため、引き抜き性能は木部のせん断性能で見る。カラマツ及びヒノキの場合、せん断がスギ<カラマツ及びヒノキであることから、スギで既に実施している引張実験は不要とした。

後施工金物4のデータシート

樹種
梁成 スギ カラマツ ヒノキ 異樹種
（スギ-ヒノキ）
600mm T-179 ― ― ―
750mm T-180 ― ― ―

実大フレーム実験による検証（準備中）

実大フレーム実験

・令和5年度_CLT建築物等の設計者等育成（Ki）報告書 pp.82-87（接着剤充填不良の激しかった2F柱梁を割愛。）

・令和6年度_CLT建築物等の設計者等育成（Ki）報告書 pp.第4章-1-2,6-16,40-64

要素実験のデータを用いた解析値と実大フレーム実験との比較

・令和5年度_CLT建築物等の設計者等育成（Ki）報告書 pp.227-235（第4章-129-137）

・令和6年度_CLT建築物等の設計者等育成（Ki）報告書 pp.第4章-65-75

軸力を加味した柱脚接合部実験

・令和6年度_CLT建築物等の設計者等育成（Ki）報告書 pp.55-68（第3章-29-42）

・令和6年度補正_大断面集成材を用いたラーメンフレームによる４階建て（耐火構造による耐火建築物）中層大規模木造の標準仕様の整備とその普及事業（設計者支援情報の拡充事業）事業報告書 pp.第3章-15-27）

・2023・2024年度に実施した実大フレーム実験において、要素実験により設定した回転バネと比べて圧縮側では耐力が高く、引張側では耐力が低くなった。回転バネは軸力が0の状態の接合部実験の結果からモデル化しており、実大フレームでは軸力による影響が非常に大きいことがわかった。このことから、令和8年度（2026年度）、軸力を加味した柱脚接合部実験を実施中。

Ki講習会・セミナー動画の無料配信（ログインはtopページ参照）
講義名：4層試設計（LSB・GIR接合）の計算例
講座名：2022 4層試設計（LSB・GIR）ラーメンの計算例
　2018年度に作成した3階建て（準耐火）・4階建て（耐火）の木造ビル（用途：事務所）の構造計算書のうち、同じ4階建て（耐火）の木造ビルのラーメンフレームについて、柱梁接合部を引きボルト・GIR・LSBにしたもののDsを算定し性能を比較しました。接合部データの読み解き方、設計の流れ、考え方を解説しています。
講座名：2025 4層試設計（改訂版）配布
　「2022 4層試設計（LSB・GIR接合）の計算例」に2023～2025年度までの実験結果を反映して修正したPDF（2025年度4層試設計（MSモデル）.pdf）を配布します。
講義名：接合部セミナー
講座名：4階建てフレーム（2層代替）実験（GIR）
　2024年度に実施した、接合部をGIRとした4階建てフレーム（2層代替）実験の様子です。
講座名：4階建てフレーム（2層代替）実験のフレーム組立作業（GIR）
　2023年度、2024年度に実施した、接合部をGIRとした4階建てフレーム（2層代替）実験の際のフレーム組立作業の様子です。
